1.研究背景
水射流技术因其低温、切削力小、适用于不同材料和环保等优势，已成为一种常用的非传统加工方法。在加入磨料后，该工艺被称作磨料水射流，其侵蚀能力远高于纯水射流，从而能够加工各种坚硬的材料。纯水射流常用于涂层去除和表面清洁，因其能适应较小的加工深度并降低制造成本。但在工业应用中，纯水射流的材料去除率通常低于磨料水射流。受泵压限制或需要提高移动速度时，通过创新加工的方法提升纯水射流的效率就显得尤为重要。
热障涂层对于保护暴露于极端运行环境下的涡轮叶片起着至关重要的作用。然而，经过长期运行后，部分涂层可能因机械磨损、热膨胀系数失配或氧化腐蚀等因素而发生局部剥落。为防止部件出现灾难性失效，通常需要在不损伤基体的前提下高效去除失效的涂层部分。水射流技术虽在热障涂层修复中高效可靠，但仍存在若干需解决的复杂问题。例如，工艺中使用的磨料颗粒可能导致颗粒嵌入及局部裂纹扩展。
为解决这些问题，英国诺丁汉大学廖志荣团队与知名航空发动机公司罗尔斯-罗伊斯合作在中国工程院院刊《Engineering》发表最新成果——将可溶性磨料应用在水射流热障涂层去除中。该技术首次将易得的可溶性磨料应用在航空发动机叶片的热障涂层中，在大幅提高材料去除率的同时不损伤下层涂层和基材，同时避免了传统磨料的嵌入性和环境污染，为绿色航空工业的发展提供了有力的支持。

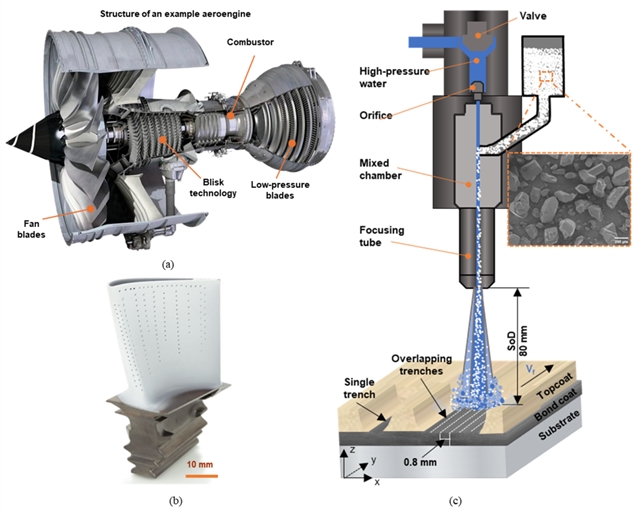

本研究采用实验、机理分析与数学建模相结合的综合研究方法。在实验研究中，高速磨料颗粒的添加显著提升了水射流的涂层去除能力。通过研究纯水射流和磨料水射流两种工艺，深入分析了热障涂层中层状结构的脆性材料的去除机制，并评估其表面质量。同时建立了基于能量分布的数学模型，它能有效预测涂层去除结果并精准捕捉可溶性磨料的作用。通过这种混合研究方法，可溶性磨料的添加在水射流涂层去除中的有效性获得了验证。
2.研究成果
磨料水射流在涂层去除方面的一个关键性能指标是在较低的能量下实现较高的材料去除率。在相同的参数下，可溶性磨料的材料去除率比纯水射流高出58%，这可以在有限的参数范围内提高材料去除率，同时避免传统磨料常见的嵌入现象。纯水射流沟槽顶部的切口内径为(1.15 ± 0.07) µm，而磨料水射流工艺为(2.19 ± 0.13) µm，表明可溶性磨料能实现更高效集中的材料去除。由于粘结层同样采用大气等离子喷涂工艺制备，具有极粗糙表面和层状结构，因此在不同能量条件下，纯水射流和磨料水射流加工后的表面粗糙度无明显差异。在磨料水射流中沟槽底部的表面粗糙度(Sa)为(11.45 ± 2.29) µm，与纯水射流中的(11.74 ± 1.58) µm相当，未因磨料导致表面劣化。综上所述，这些结果既突显了可溶性磨料卓越的加工能力，也揭示了涂层去除过程中磨料分布不稳定的挑战。
为深入理解可溶性磨料加工性能的提升及作用机制，探究水射流去除表面加工质量，本研究采用微观结构表征的方法探究了材料的去除过程。对于硬脆材料，纯水与可溶性磨料在材料去除机制上存在显著差异。纯水射流通过高压射流产生的应力诱发裂纹，并通过水锤效应形成多层断裂。相比之下，水射流中高速磨料的侵蚀则产生横向和径向裂纹，使表面逐层发生渐进性断裂。同时，水流辅助去除材料并输送剥离的碎屑。磨料颗粒主要通过侵蚀、剪切和破碎材料来发挥作用。在水射流涂层去除中，高压水与加速的磨料颗粒共同参与涂层去除。高速磨料作为切削工具，通过逐层侵蚀涂层来去除材料。
